پروفیل Z چیست و چه کاربردی در سوله دارد؟
در ساخت سوله، انتخاب اعضای اصلی مانند ستون و تیر اهمیت زیادی دارد؛ اما عملکرد سقف به همان اندازه به اعضای فرعی وابسته است. پوشش سقف باید روی تکیه‌گاه‌هایی نصب شود که وزن آن، بارهای محیطی و نیروهای ناشی از بهره‌برداری را به سازه اصلی منتقل کنند. پروفیل Z یکی از مقاطعی است که برای این نقش استفاده می‌شود.
پروفیل Z مقطعی معمولاً سردشکل‌داده‌شده است که در سوله‌ها می‌تواند به‌عنوان پرلین یا لاپه سقف به کار رود. مناسب‌بودن آن به ارتفاع مقطع، ضخامت، رده فولاد، دهانه، فاصله اعضا و جزئیات مهاربندی وابسته است. بنابراین، انتخاب صرفاً بر اساس شماره پروفیل یا وزن هر شاخه کافی نیست.
اگر قصد خرید تیرآهن متناسب با نیاز پروژه خود را دارید، برای دریافت راهنمایی و استعلام قیمت با کارشناسان فروش تماس بگیرید.

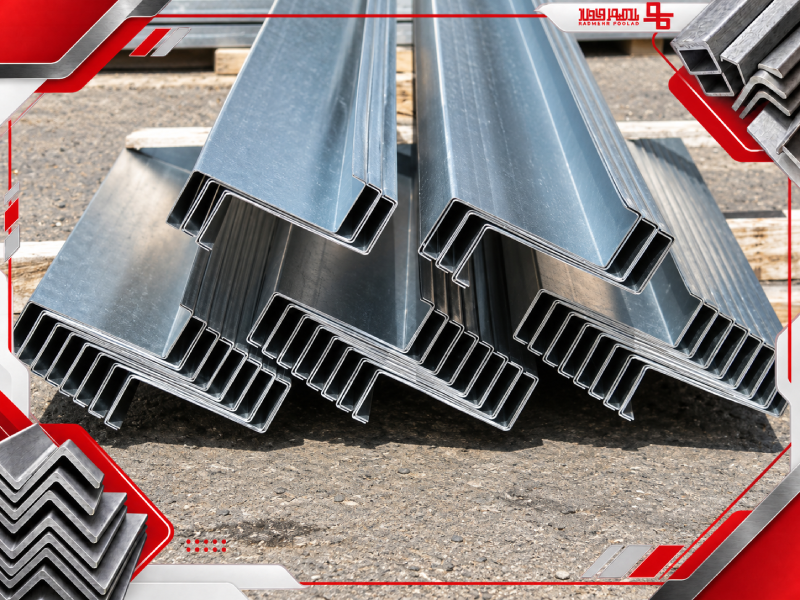

پروفیل Z چیست و چرا به این نام شناخته می‌شود؟
مقطع این پروفیل از یک جان و دو بال تشکیل می‌شود که در دو جهت مخالف قرار دارند و ظاهری شبیه حرف Z ایجاد می‌کنند. در بسیاری از محصولات، لبه بال‌ها نیز خم کوچکی دارد که در رفتار مقطع و پایداری موضعی آن مؤثر است.
این پروفیل معمولاً با عبور ورق از مجموعه غلتک‌های فرم‌دهی تولید می‌شود. مشخصات ورق اولیه و هندسه نهایی باید با الزامات محصول و طراحی هماهنگ باشند.
پروفیل‌های Z تجاری ممکن است از نظر عرض بال، اندازه لبه، ضخامت و پوشش با یکدیگر تفاوت داشته باشند. حتی دو محصول با ارتفاع اسمی برابر، الزاماً مشخصات هندسی و ظرفیت یکسانی ندارند. برای سفارش، باید جدول فنی همان تولیدکننده بررسی شود.
اگر قصد خرید لوله داربست متناسب با نیاز پروژه خود را دارید، برای دریافت راهنمایی و استعلام قیمت با کارشناسان فروش تماس بگیرید.
کاربرد پروفیل Z در سوله چیست؟
مهم‌ترین کاربرد آن، ایجاد تکیه‌گاه برای پوشش سقف است. پرلین‌ها بین قاب‌های اصلی قرار می‌گیرند و بار پوشش را به تیرهای اصلی منتقل می‌کنند. در بعضی سامانه‌ها، مقاطع مشابه برای اعضای فرعی دیوار نیز استفاده می‌شوند.
تولیدکنندگان تخصصی، پروفیل‌های Z و C را به‌عنوان اجزای سامانه‌های سقف و دیوار، همراه با اتصالات و مهارهای سازگار ارائه می‌کنند. این موضوع نشان می‌دهد که عملکرد پرلین به یک شاخه پروفیل محدود نیست.
نصب تجهیزات روی سقف، افزودن پنل خورشیدی یا تغییر نوع پوشش می‌تواند شرایط بارگذاری را تغییر دهد. این تغییرات باید پیش از اجرا با ظرفیت اعضای فرعی و اتصالات تطبیق داده شوند.
اجزای مؤثر در عملکرد یک پرلین Z
برای ارزیابی پرلین، باید مجموعه اعضا دیده شود. این مجموعه می‌تواند شامل خود پروفیل، نشیمن یا کلیت اتصال، پیچ‌ها، اعضای مهار جانبی و پوشش سقف باشد.
اگر در طراحی، بخشی از مهار پروفیل به پوشش وابسته باشد، نوع ورق، فاصله پیچ‌ها و جزئیات اتصال پوشش اهمیت پیدا می‌کند. نمی‌توان پوشش را تغییر داد و فرض کرد عملکرد پرلین ثابت می‌ماند.
همچنین، شرایط مرحله نصب با حالت بهره‌برداری نهایی متفاوت است. قبل از تکمیل پوشش و مهاربندی، برخی تکیه‌گاه‌های جانبی هنوز ایجاد نشده‌اند. برنامه اجرا باید این مرحله را نیز پوشش دهد.
سایز پروفیل Z چگونه مشخص می‌شود؟
ارتفاع جان معمولاً شاخص اصلی نام‌گذاری است؛ اما مشخصات کامل باید شامل ارتفاع، عرض هر دو بال، اندازه لبه‌ها و ضخامت باشد. در برخی محصولات، بال‌ها عمداً یکسان نیستند تا امکان هم‌پوشانی فراهم شود.
برای مثال، اعلام «Z با ارتفاع ۲۰۰ میلی‌متر» بدون ضخامت و هندسه بال‌ها، سفارش کاملی نیست. علاوه بر ابعاد، گرید فولاد، نوع پوشش، طول و الگوی سوراخ‌کاری نیز باید روشن باشند.
هنگام مقایسه پیشنهادها، واحدها را کنترل کنید. اختلاف میان میلی‌متر و سانتی‌متر یا میان ضخامت اسمی فولاد و ضخامت همراه پوشش، می‌تواند منشأ خطای سفارش باشد.
بهترین ضخامت پروفیل Z برای سقف سوله چقدر است؟
برای تمام سوله‌ها نمی‌توان یک ضخامت ثابت تعیین کرد. ضخامت مناسب به ترکیبی از عوامل وابسته است:
- فاصله قاب‌های اصلی و طول دهانه پرلین؛
- فاصله پرلین‌ها از یکدیگر؛
- وزن پوشش و تجهیزات؛
- بار برف و باد؛
- شرایط تکیه‌گاهی و پیوستگی؛
- مهاربندی جانبی و رده فولاد.
استفاده از ضخامت بیشتر نیز همیشه اقتصادی‌ترین راه نیست. گاهی تغییر ارتفاع مقطع، فاصله اعضا یا آرایش سامانه می‌تواند راه‌حل مناسب‌تری باشد؛ تصمیمی که باید با طراحی انجام شود.
تفاوت پروفیل Z و C در سوله چیست؟
در پروفیل C، دو بال در یک سمت جان قرار دارند؛ درحالی‌که بال‌های Z در جهت‌های مخالف‌اند. این تفاوت بر هندسه اتصال و نحوه ایجاد پیوستگی اثر می‌گذارد.
پروفیل Z در سامانه‌های مشخص می‌تواند امکان هم‌پوشانی روی تکیه‌گاه را فراهم کند. بااین‌حال، این ویژگی به معنی مجازبودن هر نوع هم‌پوشانی کارگاهی نیست. طول هم‌پوشانی، تعداد پیچ‌ها و موقعیت آن‌ها باید مطابق طراحی باشد.
انتخاب میان Z و C باید با توجه به دهانه، بار، جزئیات اجرایی و سامانه پیشنهادی انجام شود. مقایسه فقط بر اساس وزن هر متر، تفاوت رفتار و اتصالات را نادیده می‌گیرد.
آیا پروفیل Z گالوانیزه همیشه بهتر است؟
پوشش گالوانیزه برای حفاظت در برابر خوردگی استفاده می‌شود. مناسب‌بودن آن به شدت محیط، مشخصات پوشش و شرایط نگهداری وابسته است؛ بنابراین، عبارت «گالوانیزه» به‌تنهایی دوام مشخصی را تضمین نمی‌کند.
در زمان سفارش، نوع و جرم یا ضخامت پوشش مطابق مشخصات پروژه اعلام شود. مشخصات یک محصول اختصاصی سازنده نیز نباید به تمام پروفیل‌های بازار تعمیم داده شود. برای نمونه، شرکت Metsec برای سامانه خود گرید و پوشش معینی معرفی می‌کند، نه یک الزام عمومی برای تمام پرلین‌ها.
محل برش، سوراخ‌ها و آسیب‌های پوشش باید طبق دستورالعمل مناسب بررسی و در صورت نیاز ترمیم شوند.
اشتباهات رایج در اجرای پروفیل Z
حذف مهارها، تغییر فاصله پرلین‌ها، سوراخ‌کاری خارج از نقشه و تغییر جزئیات اتصال از اشتباهات مهم هستند. قرار دادن بسته‌های سنگین پوشش روی چند پرلین محدود نیز می‌تواند بار موقت نامناسب ایجاد کند.
اشتباه دیگر، فرض یکسان‌بودن عملکرد عضو تحت بار رو به پایین و مکش باد است. تغییر جهت نیرو می‌تواند شرایط پایداری و اتصال را عوض کند و باید در طراحی لحاظ شود.
برای نصب، اعضا باید با شناسه و جهت درست اجرا شوند. اگر قطعات از پیش سوراخ‌کاری شده‌اند، ناسازگاری سوراخ‌ها باید بررسی شود؛ بزرگ‌کردن خودسرانه آن‌ها راه‌حل قابل‌قبولی نیست.
چگونه سفارش پروفیل Z را دقیق تنظیم کنیم؟
فهرست سفارش باید ابعاد کامل، ضخامت، رده فولاد، پوشش، طول، تعداد و نقشه سوراخ‌کاری را مشخص کند. زمان تحویل نیز باید با برنامه نصب هماهنگ باشد تا قطعات بدون برنامه در کارگاه انباشته نشوند.
برای خرید نبشی موردنیاز اتصالات سوله، ابعاد و ضخامت را مطابق جزئیات مصوب اعلام کنید. برای خرید میلگرد فونداسیون نیز سایز و رده مقاومتی را از نقشه سازه استخراج کنید.
در استعلام از فولاد رادمهر، مشخصات فنی را همراه با شرایط حمل و بسته‌بندی ارائه دهید. مقاطع نازک باید طوری جابه‌جا شوند که دچار پیچیدگی، له‌شدگی یا آسیب پوشش نشوند.
جمع‌بندی
پروفیل Z یکی از گزینه‌های مهم اعضای فرعی سقف سوله است، اما عملکرد آن به مجموعه مقطع، اتصالات، مهارها و پوشش وابسته است. برای انتخاب صحیح، ارتفاع و ضخامت را همراه با دهانه، بارگذاری و شرایط نصب بررسی کنید. تغییر مشخصات یا حذف اجزای سامانه بدون تأیید طراح می‌تواند عملکرد سقف را تحت تأثیر قرار دهد.
سؤالات متداول
۱. آیا می‌توان از پرلین Z برای اتصال طناب ایمنی استفاده کرد؟
فقط در صورتی که محل اتصال و عضو برای این کاربرد طراحی و تأیید شده باشند. مناسب‌بودن پرلین برای نگهداری سقف، به معنی صلاحیت آن به‌عنوان نقطه مهار سقوط نیست.
۲. آیا تغییر شیب سقف روی انتخاب پرلین اثر دارد؟
بله. تغییر شیب می‌تواند مؤلفه‌های بار، شرایط پوشش و بعضی جزئیات اتصال را تغییر دهد. این تغییر باید در طراحی بازبینی شود.
۳. آیا پروفیل آسیب‌دیده را می‌توان با ضربه صاف کرد؟
اصلاح قطعه باید طبق روش تأییدشده انجام شود. صاف‌کاری تجربی ممکن است هندسه، پوشش یا خواص موضعی عضو را تحت تأثیر قرار دهد.
