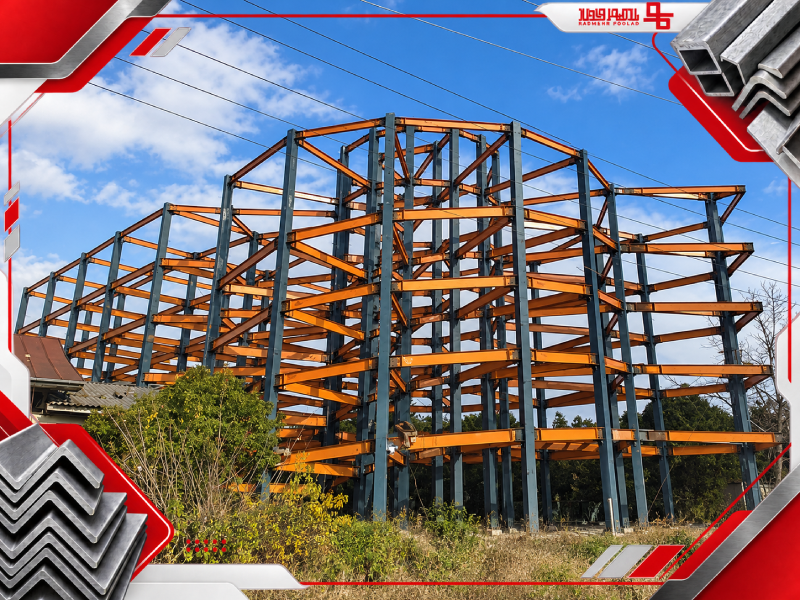

مراحل اجرای اسکلت فلزی ساختمان از صفر تا صد
اجرای اسکلت فلزی فقط نصب ستون و تیر نیست. پیش از رسیدن اولین قطعه به کارگاه، باید طراحی، تهیه نقشه‌های ساخت، تأمین مصالح، کنترل کیفیت و برنامه نصب هماهنگ شده باشند. پس از نصب نیز بازرسی، تکمیل اتصالات و ثبت مدارک ادامه دارد.
کیفیت اسکلت فلزی حاصل پیوستگی طراحی، ساخت و نصب است. ضعف در هر مرحله می‌تواند مرحله بعد را با اصلاحات پرهزینه روبه‌رو کند. این مقاله، مسیر اجرای اسکلت را برای کارفرما و مدیر پروژه توضیح می‌دهد؛ جزئیات عملیاتی هر پروژه باید از نقشه‌ها و روش‌های اجرایی مصوب استخراج شود.
برای بررسی قیمت روز و خرید لوله داربست متناسب با نیاز پروژه خود، به صفحه محصولات مراجعه کنید.
مرحله اول؛ بررسی مدارک و هماهنگی طراحی
ابتدا آخرین نسخه نقشه‌های معماری، سازه و تأسیسات باید با یکدیگر هماهنگ شوند. ابعاد بازشوها، محل راه‌پله، تراز طبقات و مسیر تأسیسات می‌توانند بر ساخت قطعات اثر بگذارند.
مشخصات فولاد، پیچ، جوش، پوشش و آزمون‌های موردنیاز نیز باید روشن باشند. ابهام در این مرحله نباید با تصمیم کارگاهی بدون تأیید برطرف شود.
مدیریت نسخه نقشه اهمیت زیادی دارد. ساخت بخشی از قطعات با نقشه قدیمی و بخشی دیگر با نسخه جدید، می‌تواند به ناسازگاری ابعادی و اتصالات نامنطبق منجر شود. یک مرجع مشخص برای ابلاغ تغییرات لازم است.
مرحله دوم؛ تهیه نقشه‌های ساخت و نصب
نقشه سازه باید به اطلاعات اجرایی قابل ساخت تبدیل شود. ابعاد قطعات، محل سوراخ‌ها، ورق‌ها، جوش‌ها و شناسه اعضا در نقشه‌های کارگاهی مشخص می‌شوند.
هم‌زمان، ترتیب نصب، وزن قطعات و محل اتصالات اجرایی باید با امکانات کارگاه تطبیق داده شود. قطعه‌ای که ساخت آن ممکن است، الزاماً با جرثقیل و فضای موجود قابل نصب نیست.
برنامه‌ریزی نصب باید توالی ساخت و عوامل مؤثر بر اجراپذیری را در نظر بگیرد. راهنمای تخصصی ساخت فولادی نیز بر هماهنگی این موارد پیش از عملیات تأکید دارد.
مرحله سوم؛ تأمین و کنترل مصالح
مصالح ورودی باید با مشخصات مصوب تطبیق داده شوند. نام تولیدکننده، رده فولاد، ابعاد، مدارک و شناسه محموله باید ثبت شوند تا قابلیت ردیابی حفظ شود.
در این مرحله، ظاهر مصالح نیز بررسی می‌شود. تغییر شکل، آسیب موضعی یا وضعیت نامناسب سطح باید پیش از برش و ساخت تعیین تکلیف شود. ورود به تولید، جای بررسی مغایرت را نمی‌گیرد.
برای خرید نبشی اتصالات، ابعاد بال‌ها، ضخامت و رده فولاد را مطابق نقشه کارگاهی اعلام کنید. برای خرید میلگرد فونداسیون نیز سایز، رده و مقدار را از نقشه مصوب استخراج کنید تا تأمین زیرسازه با برنامه نصب هماهنگ باشد.
مرحله چهارم؛ برش، سوراخ‌کاری و آماده‌سازی
قطعات با ابعاد و روش تعیین‌شده برش داده می‌شوند. کیفیت لبه، محل سوراخ‌ها و آماده‌سازی اتصال باید با الزامات ساخت هماهنگ باشد.
خطای کوچک در یک قطعه ممکن است هنگام مونتاژ چند عضو جمع شود و مشکل بزرگ‌تری ایجاد کند. بنابراین، کنترل ابعادی باید حین تولید انجام شود، نه فقط پس از پایان ساخت.
اصلاح سوراخ، بریدگی یا ابعاد نباید بدون روش مصوب باشد. استفاده از حرارت یا ایجاد سوراخ بزرگ‌تر برای جبران خطا می‌تواند عملکرد اتصال را تغییر دهد و نیازمند بررسی فنی است.
مرحله پنجم؛ مونتاژ و اجرای اتصالات کارخانه‌ای
قطعات در آرایش صحیح مونتاژ می‌شوند و اتصال‌ها طبق نقشه و دستورالعمل مربوط اجرا می‌گردند. موقعیت اعضا، هم‌راستایی و ابعاد پیش از تکمیل اتصال کنترل می‌شوند.
در جوشکاری، صلاحیت افراد، دستورالعمل اجرا، مواد مصرفی و شرایط محیطی اهمیت دارند. کیفیت جوش فقط از ظاهر آن قابل نتیجه‌گیری نیست و دامنه بازرسی باید از مشخصات پروژه پیروی کند.
برای اتصال‌های پیچی نیز نوع پیچ و اجزای همراه باید مشخص باشند. مخلوط‌کردن قطعات نامشخص یا جایگزینی بدون تأیید، می‌تواند قابلیت بررسی اتصال را از بین ببرد.
مرحله ششم؛ بازرسی و حفاظت سطح
بازرسی شامل کنترل ابعاد، وضعیت اتصال و آزمون‌های تعیین‌شده است. نوع و دامنه آزمون باید با اهمیت اتصال و مدارک پروژه هماهنگ باشد.
سطح فولاد نیز برای سامانه رنگ یا پوشش آماده می‌شود. اجرای پوشش روی سطح نامناسب می‌تواند دوام را کاهش دهد. بخش‌هایی که برای جوشکاری یا اتصال خاص باید بدون پوشش بمانند، از پیش مشخص شوند.
حفاظت خوردگی با حفاظت حریق یکسان نیست. نیاز به پوشش مقاوم حریق باید براساس طراحی و الزامات مربوط تعیین شود و نباید صرف رنگ‌آمیزی معمولی، تأمین‌شده فرض شود.
مرحله هفتم؛ آماده‌سازی فونداسیون و صفحه‌ستون
پیش از نصب ستون‌ها، محل و تراز صفحه‌ستون، وضعیت مهارها و ابعاد اجرایی کنترل می‌شوند. برداشت نقشه‌برداری باید با نقشه و تلرانس مجاز مقایسه شود.
مقاومت لازم زیرسازه برای شروع نصب و وضعیت تکیه‌گاه باید تأیید شده باشد. آماده‌بودن ظاهری فونداسیون، به‌تنهایی مجوز بارگذاری نیست.
اگر مغایرت وجود دارد، راهکار اصلاح باید پیش از ورود به نصب مشخص شود. خم‌کردن خودسرانه مهارها یا تغییر سوراخ صفحه‌ستون برای جاافتادن ستون، تصمیمی صرفاً اجرایی محسوب نمی‌شود.
مرحله هشتم؛ حمل و چیدمان قطعات
قطعات باید با شناسه، ترتیب و حفاظت مناسب حمل شوند. شیوه مهار بار نباید باعث تغییر شکل یا آسیب پوشش شود.
در کارگاه، محل تخلیه باید با ظرفیت زمین، مسیر جرثقیل و ترتیب نصب هماهنگ باشد. جابه‌جایی چندباره قطعات، هزینه و احتمال آسیب را افزایش می‌دهد.
موجودی‌گیری هنگام تحویل اهمیت دارد. نبود یک ورق اتصال یا عضو مهاربندی می‌تواند نصب را متوقف کند؛ درحالی‌که تکمیل فهرست اقلام پیش از ارسال، از این مشکل جلوگیری می‌کند.
مرحله نهم؛ نصب و پایداری موقت
ستون‌ها و تیرها طبق توالی مصوب نصب می‌شوند. تا زمانی که سامانه نهایی کامل نشده، سازه ممکن است به مهاربندی و تکیه‌گاه موقت نیاز داشته باشد.
پایداری مرحله نصب با پایداری ساختمان تکمیل‌شده متفاوت است. راهنمای ساخت فولادی نیز بررسی بارهای اجرایی و نیاز به مهاربندی موقت را ضروری می‌داند.
بازکردن مهار موقت، آزادکردن بار جرثقیل و ادامه نصب باید طبق برنامه انجام شود. سرعت اجرا نباید جای کنترل تراز، اتصال و پایداری را بگیرد.
مرحله دهم؛ تکمیل، کنترل نهایی و تحویل
پس از نصب، اتصالات نهایی، ترازها، شاقولی و موارد بازرسی کنترل می‌شوند. آسیب پوشش در حمل و نصب نیز باید طبق روش مناسب ترمیم شود.
گزارش آزمون‌ها، تأیید اصلاحات، مدارک مصالح و نقشه‌های چون‌ساخت باید جمع‌آوری شوند. تحویل فقط مشاهده قاب تکمیل‌شده نیست؛ باید امکان بررسی کیفیت و تغییرات وجود داشته باشد.
پیش از شروع فعالیت‌های بعدی، محدودیت بارگذاری طبقات و شرایط انبار مصالح روشن شود. تکمیل بخشی از اسکلت، الزاماً به معنی مجازبودن هر نوع بارگذاری روی آن نیست.
جمع‌بندی
مراحل اجرای اسکلت فلزی از هماهنگی مدارک آغاز می‌شود و با ساخت، کنترل کیفیت، آماده‌سازی زیرسازه، نصب پایدار و تحویل مستند ادامه پیدا می‌کند. برنامه‌ریزی ضعیف در ابتدا، معمولاً به اصلاحات دشوار در کارگاه منجر می‌شود. اجرای حرفه‌ای زمانی شکل می‌گیرد که مسئولیت‌ها، روش‌ها و نقاط کنترل از پیش مشخص باشند.
سؤالات متداول
۱. آیا جوش کارگاهی همیشه ضعیف‌تر از جوش کارخانه‌ای است؟
خیر. کیفیت به فرایند، شرایط اجرا، صلاحیت افراد و بازرسی وابسته است. محیط کارخانه معمولاً کنترل‌پذیرتر است، اما محل اجرا به‌تنهایی کیفیت را تعیین نمی‌کند.
۲. آیا می‌توان پیش از تکمیل اتصالات، دیوارچینی را شروع کرد؟
فقط با تأیید برنامه مرحله‌ای و شرایط پایداری و بارگذاری. شروع زودهنگام فعالیت بعدی نباید بر فرض آماده‌بودن سازه باشد.
۳. آیا مقطع قوی‌تر را می‌توان بدون اصلاح نقشه جایگزین کرد؟
خیر. تغییر می‌تواند بر اتصال، وزن، ابعاد و رفتار مجموعه اثر بگذارد و باید به تأیید طراح برسد.
