راهنمای انتخاب سایز ناودانی برای پروژه‌های ساختمانی
انتخاب سایز ناودانی فقط به پیدا کردن مقطعی که در فضای موردنظر جا بگیرد محدود نمی‌شود. ناودانی ممکن است بخشی از یک قاب، عضو خرپا، نگهدارنده تجهیزات یا جزئی از اتصال باشد؛ کاربردهایی که هرکدام شرایط بارگذاری و اجرایی متفاوتی دارند. انتخاب نامناسب می‌تواند باعث تغییر شکل بیش‌ازحد، دشواری اتصال یا تحمیل هزینه اضافی به پروژه شود.
سایز مناسب ناودانی باید با توجه به نقش عضو، مقدار بار، طول آزاد، مشخصات فولاد و جزئیات اتصال تعیین شود. شماره مقطع، نقطه شروع شناسایی محصول است؛ اما برای انتخاب فنی و سفارش دقیق، اطلاعات بیشتری لازم دارید. در ادامه، این معیارها را به زبان کاربردی بررسی می‌کنیم.
اگر قصد خرید تیرآهن متناسب با نیاز پروژه خود را دارید، برای دریافت راهنمایی و استعلام قیمت با کارشناسان فروش فولاد رادمهر تماس بگیرید.

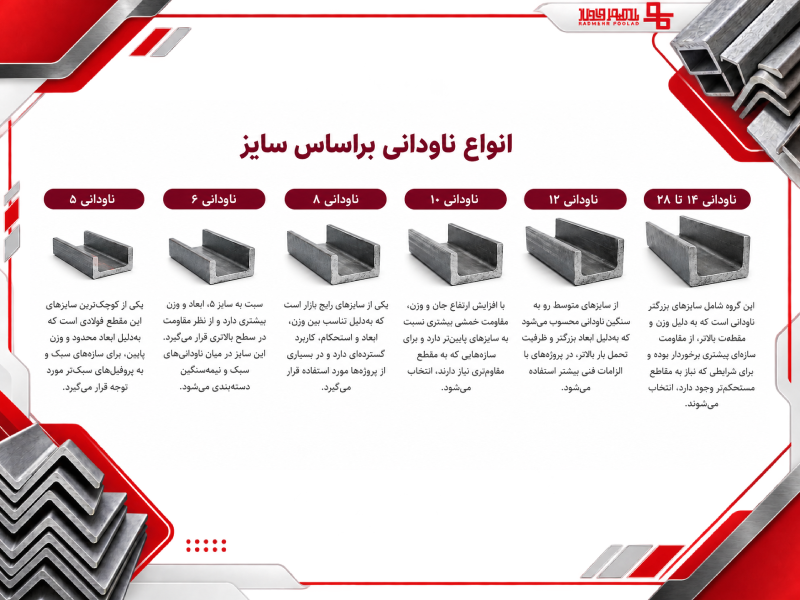

سایز ناودانی چیست و چگونه مشخص می‌شود؟
در ناودانی‌های متداول ساختمانی، شماره سایز معمولاً به ارتفاع اسمی مقطع بر حسب سانتی‌متر اشاره دارد. برای مثال، ناودانی ۱۰ عموماً دارای ارتفاع اسمی ۱۰۰ میلی‌متر است. این ارتفاع، فاصله بیرونی دو بال را نشان می‌دهد و با ضخامت جان یا عرض بال تفاوت دارد.
بااین‌حال، دو محصول با عنوان «ناودانی ۱۰» ممکن است از نظر عرض بال، ضخامت‌ها، شکل گوشه و وزن متفاوت باشند. به همین دلیل، برای شناسایی کامل باید خانواده مقطع و جدول مشخصات آن معلوم باشد.
مشخصات اصلی عبارت‌اند از:
- ارتفاع مقطع؛
- عرض بال؛
- ضخامت جان؛
- ضخامت بال؛
- وزن واحد طول؛
- رده فولاد و استاندارد محصول.
اعلام شماره سایز بدون این اطلاعات، احتمال اختلاف میان محصول موردنیاز و محموله تحویلی را افزایش می‌دهد.
جدول ابعاد ناودانی چه اطلاعاتی به ما می‌دهد؟
جدول معتبر، علاوه بر ابعاد و وزن، مشخصات هندسی لازم برای محاسبات را ارائه می‌کند. برای نمونه، اطلاعات دو مقطع از خانواده UPN در جدول زیر آمده است.
| مشخصه | UPN 100 | UPN 120 |
|---|---|---|
| ارتفاع اسمی | ۱۰۰ میلی‌متر | ۱۲۰ میلی‌متر |
| عرض بال | ۵۰ میلی‌متر | ۵۵ میلی‌متر |
| ضخامت جان | ۶ میلی‌متر | ۷ میلی‌متر |
| ضخامت بال طبق تعریف جدول | ۸٫۵ میلی‌متر | ۹ میلی‌متر |
| وزن نظری هر متر | ۱۰٫۶ کیلوگرم | ۱۳٫۴ کیلوگرم |
این اعداد مربوط به خانواده مشخص UPN هستند و نباید به تمام ناودانی‌های بازاری با شماره ۱۰ و ۱۲ تعمیم داده شوند. همچنین، جدول ابعاد به‌تنهایی تعیین نمی‌کند کدام مقطع برای پروژه شما مناسب است.
در ناودانی بال‌شیب‌دار، ضخامت بال در تمام عرض یکسان نیست؛ بنابراین، محل اندازه‌گیری باید مطابق تعریف جدول و استاندارد مربوط باشد.
چه عواملی سایز مناسب ناودانی را تعیین می‌کنند؟
نوع کاربرد و مسیر انتقال نیرو
ابتدا باید مشخص باشد ناودانی چه نقشی دارد. عضو فشاری، تیر فرعی و قطعه اتصال، کنترل‌های یکسانی ندارند. حتی وزن یکسان بار نیز ممکن است بسته به محل و نحوه انتقال، اثر متفاوتی ایجاد کند.
برای مثال، قرارگیری بار روی یک بال با انتقال متقارن آن از طریق اتصال طراحی‌شده یکسان نیست. انتخاب مقطع باید با شناخت مسیر واقعی نیرو انجام شود.
مقدار و نوع بارگذاری
وزن مصالح، تجهیزات و خود عضو، تنها بخشی از بارها هستند. بسته به کاربرد، بار بهره‌برداری، باد، زلزله یا اثرات دینامیکی نیز مطرح می‌شوند. مقایسه سایزها بدون تعیین بارهای مرتبط، نتیجه قابل اتکایی ندارد.
طول دهانه و طول بدون مهار
دو ناودانی هم‌سایز با طول‌های متفاوت، الزاماً ظرفیت یکسانی ندارند. افزایش طول بدون مهار می‌تواند پایداری عضو را کاهش دهد و تغییر شکل را بیشتر کند.
در جدول‌های طراحی اعضای فشاری نیز ظرفیت ناودانی با تغییر طول و شرایط کمانش تغییر می‌کند؛ بنابراین، نمی‌توان ظرفیت را فقط از وزن هر متر استخراج کرد.
رده فولاد
ابعاد مقطع و مقاومت مصالح، دو موضوع مستقل‌اند. ممکن است دو ناودانی از نظر هندسه مشابه باشند، اما رده فولاد متفاوتی داشته باشند. استفاده از فولاد مقاوم‌تر نیز لزوماً تمام محدودیت‌های تغییر شکل یا پایداری را برطرف نمی‌کند.
چرا جهت نصب ناودانی به اندازه سایز آن مهم است؟
ناودانی یک مقطع باز است و در جهت‌های مختلف رفتار یکسانی ندارد. نحوه قرارگیری جان و بال‌ها نسبت به بار، بر سختی و عملکرد عضو اثر می‌گذارد.
همچنین، در مقطع ناودانی، محل عبور نیرو اهمیت ویژه‌ای دارد. بارگذاری خارج از مرکز برش می‌تواند علاوه بر خمش، پیچش ایجاد کند. راهنمای فنی SCI نیز انعطاف‌پذیری پیچشی مقاطع باز و لزوم بررسی این رفتار را توضیح می‌دهد.
بنابراین، چرخاندن مقطع یا تغییر محل اتصال در کارگاه نباید یک تغییر ساده تلقی شود. حتی بدون تغییر شماره ناودانی، ممکن است رفتار عضو عوض شود.
ناودانی مناسب برای وال‌پست و قاب‌های فرعی کدام است؟
برای وال‌پست، نگهدارنده نما یا قاب تجهیزات، نمی‌توان یک سایز ثابت معرفی کرد. ارتفاع و طول دیوار، جنس مصالح، فاصله تکیه‌گاه‌ها، نیروهای واردشده و جزئیات اتصال باید مشخص باشند.
به همین دلیل، توصیه‌هایی مانند «ناودانی ۸ برای همه دیوارها کافی است» مبنای مناسبی برای اجرا نیستند. در مهار اجزای غیرسازه‌ای، امکان حرکت نسبی و نحوه اتصال به سازه نیز اهمیت دارد.
برای اعضای فرعی هم باید کنترل‌های لازم انجام شود. فرعی‌بودن یک قطعه، به معنی کم‌اهمیت‌بودن عملکرد آن یا مجازبودن انتخاب تجربی سایز نیست.
آیا ناودانی بزرگ‌تر همیشه انتخاب مطمئن‌تری است؟
انتخاب مقطع بزرگ‌تر بدون بررسی، ممکن است فقط هزینه، وزن و دشواری اجرا را افزایش دهد. بزرگ‌ترشدن بال‌ها می‌تواند فضای نصب را محدود کند یا با قطعات مجاور تداخل داشته باشد.
از طرف دیگر، اگر مشکل اصلی در اتصال یا نبود مهار مناسب باشد، افزایش سایز الزاماً آن را حل نمی‌کند. ظرفیت جوش، پیچ، ورق اتصال و عضو متصل‌شونده باید هم‌زمان بررسی شود.
هدف، انتخاب مقطعی است که تمام الزامات طراحی و اجرا را با مصرف منطقی مصالح تأمین کند. تغییر سایز درج‌شده در نقشه نیز باید به تأیید طراح برسد.
وزن و مقدار ناودانی موردنیاز چگونه برآورد می‌شود؟
پس از تعیین مقطع، مقدار مصالح را از فهرست قطعات استخراج کنید. وزن نظری هر قطعه از رابطه زیر به دست می‌آید:
وزن قطعه = طول قطعه × وزن واحد طول همان مقطع
برای مثال، وزن نظری یک قطعه سه‌متری UPN 100 با وزن واحد طول ۱۰٫۶ کیلوگرم، برابر با ۳۱٫۸ کیلوگرم است.
برای برآورد سفارش، تعداد قطعات، طول شاخه قابل تأمین و برنامه برش را نیز لحاظ کنید. افزودن یک درصد ثابت و دلخواه به‌عنوان پرت، همیشه دقیق نیست؛ ترکیب طول قطعات می‌تواند مقدار ضایعات را تغییر دهد.
پیش از تأمین ناودانی چه مشخصاتی را کنترل کنیم؟
برای استعلام از فولاد رادمهر، شماره مقطع را همراه با خانواده، رده فولاد، طول و مقدار موردنیاز اعلام کنید. اگر مقطع سفارشی است، ابعاد کامل و تلرانس‌های مورد انتظار باید روشن باشند.
هنگام تحویل ناودانی، مشخصات محموله، مدارک، راستایی شاخه‌ها، آسیب ظاهری و وزن بررسی شوند. عنوان «سبک» یا «سنگین» به‌تنهایی جای تطبیق فنی محصول را نمی‌گیرد.
جمع‌بندی
انتخاب سایز ناودانی برای پروژه‌های ساختمانی از شناخت کاربرد و بارگذاری آغاز می‌شود. ارتفاع مقطع، عرض بال، ضخامت‌ها، رده فولاد، طول بدون مهار و شرایط اتصال باید در کنار یکدیگر بررسی شوند. جدول ابعاد برای شناسایی و برآورد مصالح مفید است، اما جای محاسبات را نمی‌گیرد. برای جلوگیری از خطای سفارش و اجرا، مشخصات کامل نقشه را مبنا قرار دهید و هرگونه تغییر را پیش از تأمین تأیید کنید.
سؤالات متداول
۱. آیا می‌توان ناودانی را برای عبور تأسیسات سوراخ کرد؟
سوراخ‌کاری پیش‌بینی‌نشده می‌تواند سطح مقطع و عملکرد موضعی عضو را تغییر دهد. محل، اندازه و فاصله سوراخ‌ها باید پیش از اجرا توسط طراح بررسی شود.
۲. آیا اتصال چند تکه کوتاه، جای شاخه یکپارچه را می‌گیرد؟
فقط در صورت طراحی وصله مناسب. ظرفیت اتصال، محل وصله و الزامات ساخت باید بررسی شوند؛ کنار هم جوش‌دادن قطعات کوتاه، به‌تنهایی هم‌ارزی با عضو یکپارچه را ثابت نمی‌کند.
۳. آیا ناودانی گالوانیزه همان ابعاد نوع بدون پوشش را دارد؟
پوشش روی ابعاد اندازه‌گیری‌شده و وزن نهایی اثر می‌گذارد. در اتصالات دقیق، سوراخ‌ها و سطوح تماس باید با توجه به الزامات پوشش و تلرانس‌های مجاز بررسی شوند.
